AirFlip und FlatFlap verbinden natürliche Belüftung mit Rauch- und Wärmeabzug für Lichtbänder und Sheddächer.
Bad Salzuflen. ESSMANN by Kingspan hat mit AirFlip und FlatFlap zwei neue Systeme für die natürliche Lüftung und den Rauch- und Wärmeabzug (RWA) vorgestellt. Die Lösungen sind für unterschiedliche Dachkonstruktionen ausgelegt, darunter Sattellichtbänder und industrielle Sheddächer. Sie sollen Architekten, Planern und Fachhandwerkern ermöglichen, Anforderungen an Belüftung, Tageslicht und Brandschutz miteinander zu verbinden.

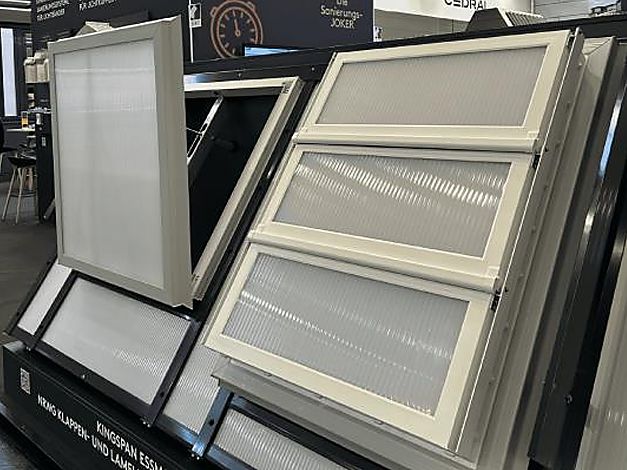

FlatFlap (l) und AirFlip (r): Beide
Systeme kombinieren hohe
funktionale Anforderungen mit
flexibler Planbarkeit und sind auf
Sattellichtbänder bis hin zu
industriellen Sheddächern
zugeschnitten. Foto: Kingspan Light + Air
AirFlip kombiniert Lüftungslamellen und Entrauchungsklappe
AirFlip ist ein patentiertes Klappen- und Lamellensystem, das eine pneumatische Rauch- und Wärmeabzugsklappe mit einer elektrisch betriebenen Lüftungslamelle kombiniert. Das System eignet sich für Sattellichtbänder der Serien SLB basic und SLB plus mit Dachneigungen von 30 oder 45 Grad sowie für ebene Verglasungen in Sheddächern mit Neigungen zwischen 60 und 90 Grad.
Die integrierte Lüftungslamelle lässt sich stufenlos öffnen und ermöglicht eine regulierbare natürliche Belüftung. In Verbindung mit einem Wind-Regen-Meldesensor schließt sie bei einsetzendem Regen automatisch. Im Brandfall steuert eine Zentrale das Zusammenspiel der Lüftungslamelle und der pneumatischen NRWG-Klappe, damit die vorgesehenen Rauch- und Wärmeabzugswerte erreicht werden.
Das thermisch getrennte System erreicht nach Herstellerangaben einen Wärmedurchgangskoeffizienten (Uw-Wert) von bis zu 2,1 W/m²K und weist eine hohe Wasserdichtigkeit nach EN 1873 auf. AirFlip ist mit drei, vier oder fünf Lüftungslamellen sowie als Einzel- oder Doppelklappe erhältlich. Für die klare oder opale Verglasung kommen Polycarbonat-Stegplatten der Ausführungen PC 32/10 oder PC 16/7 + PC 16/7 infrage.
„Mit AirFlip haben wir ein Produkt entwickelt, das die Lüftung und Entrauchung erstmals konsequent in einem System zusammenführt“, erklärt Sven Diercks, Produktmanager der Kingspan Light + Air GmbH. Dadurch sollen sich nach seinen Angaben Planungsschnittstellen reduzieren und die Anforderungen an den täglichen Lüftungsbetrieb und den Rauch- und Wärmeabzug verbinden lassen.
FlatFlap für Sheddächer und Sattellichtbänder
Mit FlatFlap stellt das Unternehmen ein weiteres thermisch getrenntes NRWG- und Lüftungsklappensystem mit Windleitwänden vor. Es wurde als Objektlösung für Neubauten und energetische Sanierungen entwickelt und kann sowohl in Sheddächern als auch in Sattellichtbändern eingesetzt werden.
Bei Sheddächern ist FlatFlap für Neigungen von 60 oder 90 Grad vorgesehen. Andere Neigungswinkel sind nach technischer Abstimmung möglich. Die Verglasungslängen lassen sich individuell planen. Eine zusätzliche Lüftungsfunktion ist optional erhältlich.
Die Einzel- und Doppelklappen sind nach EN 12101-2 zertifiziert und können laut Hersteller auch in Dachsysteme anderer Anbieter integriert werden. Die Lüftungsklappenfläche erfüllt die Anforderungen der DIN 1823-1 und wird für den reinen Wärmeabzug angerechnet. Je nach Ausführung erreicht FlatFlap aerodynamisch wirksame Öffnungsflächen (Aa-Werte) von bis zu 3,04 Quadratmetern.
Für unterschiedliche bauliche Anforderungen stehen Verglasungsvarianten mit Eigenschaften zum Wärme-, Sonnen-, Schall- und Emissionsschutz sowie für harte Bedachungen zur Verfügung. Optional kann FlatFlap mit der Ab- und Durchsturzsicherung EAD LB ausgestattet werden.
Technische Lösungen für Industrie- und Gewerbebauten
Mit den beiden Systemen erweitert die Kingspan Light + Air GmbH ihr Angebot für die Dachgestaltung von Industrie- und Gewerbegebäuden. Während AirFlip die natürliche Lüftung und Entrauchung in einem kombinierten Klappen- und Lamellensystem zusammenführt, bietet FlatFlap eine flexibel planbare Entrauchungslösung mit optionaler Lüftungsfunktion. Beide Produkte sollen die Abstimmung zwischen technischen Sicherheitsanforderungen und architektonischer Dachplanung erleichtern.
